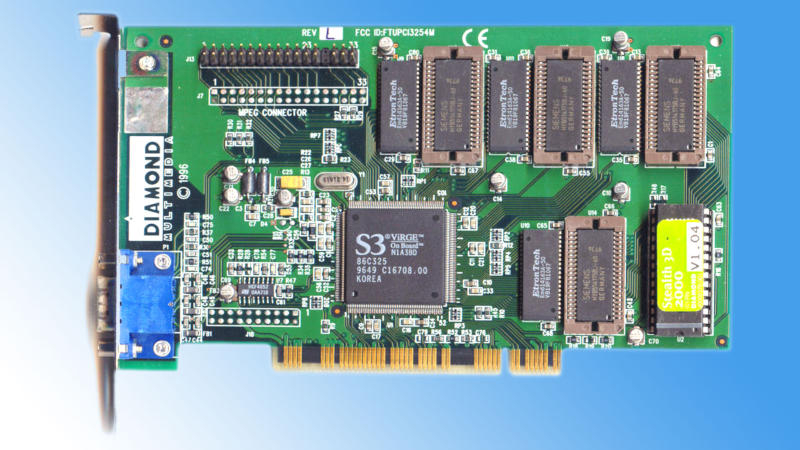

Ентузіаст розкрив VBIOS старої відеокарти S3, зробивши чорний колір справді темним

Короткий зміст новини

YouTube‑канал *Bits und Bolts* виявив, що у старій відеокарті S3 Virge DX 4 MB чорний колір відображався не як чистий чорний, а як темно­сірий. Це було навмисним рішенням виробника – «підняття рівня чорного» (pedestal bit), щоб зображення на ЕЛТ‑моніторах у стандарті NTSC виглядали більш м’якими. Автор відео зміг змінити VBIOS і повернути справжній чорний колір.

1. Що сталося?
- S3 Virge DX використовувала «піднятий» рівень чорного:

- У BIOS колір був заданий значенням `0x3F`.

- При скиданні біта до нуля він став `0x1F`, і картинка виглядала темнішою.

- Це робилося спеціально, щоб темні ділянки не «тухали» на старих моніторах.

2. Як автор знайшов проблему
1. Підготовка

- Автор вже мав досвід роботи з відеокартами і читав обговорення у спільноті.

- Відкрив налагоджувач, щоб бачити значення регістрів в реальному часі.

2. Пошук біта

- Слідував за цільовими адресами, перетворюючи шістнадцяткові числа у двійкову форму через калькулятор Windows.

- Знайдений біт знаходився за адресою `0x3C4`.

- При зміні значення на нуль фон став чорним.

3. Визначення впливу

- Повернув початкове значення, підтвердивши, що один із восьми бітів відповідає підняттю рівня чорного.

- Залишилося з'ясувати, який саме біт – метод виключення.

3. Редагування VBIOS
1. Експорт і модифікація

- Витягнув VBIOS у файл, внес зміни вручну.

- При аналізі асемблерного коду знайшли два збіги, які вказували на потрібний параметр.

2. Зміна запису

- Перетворив значення `0x20` у `0x00` – це й було «підняттям» рівня чорного.

- Після зміни пересчитал контрольну суму VBIOS:

- Стара чек‑сума = `0x77`.

- Нова чек‑сума = `0x97`.

3. Запис назад

- Завантажив виправлений BIOS у чіп відеокарти, замінивши оригінальний.

4. Результат
При першій завантаженні після прошивки чорний колір дійсно став справжнім чорним – без «темно­сірого» відтінку. Це підтверджує, що проблема була не багом, а навмисним рішенням виробника для покращення візуальної якості на ЕЛТ‑моніторах.

Висновок:

- Проблема: штучне підняття рівня чорного у S3 Virge DX.

- Рішення: зміна VBIOS, виправлення біта та контрольної суми.

- Висновок: після прошивки картинка виглядає більш природньо.
