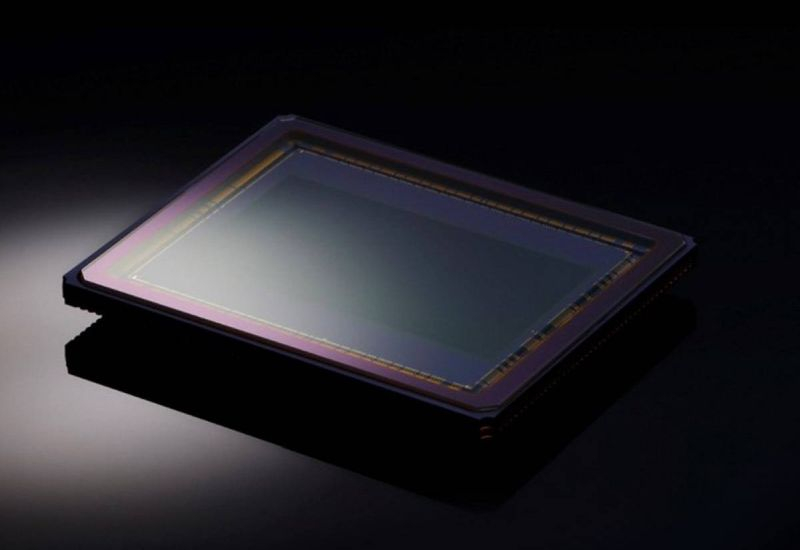

Canon збирається використовувати 2‑нанометровий техпроцес від Rapidus для сенсорів зображення, але причина неясна.

Нові кроки у японській техніці CMOS‑датчиків

Чіткі ключові деталі
Історичний контекст
Традиційно датчики зображення в цифрових камерах не вимагали ультрапрецизійної литографії. Sony, наприклад, задовольнялася 28‑нм технологічним процесом і навіть брала участь у будівництві першого заводу TSMC в Японії.

Новий гравець – Rapidus
На сьогоднішній день серед перших замовників нової японської компанії Rapidus буде Canon, яка планує отримати від неї 2‑нм чіпи для локального виробництва.

Що саме розробляє Canon
- Проект: виготовлення прототипів датчиків зображення із використанням передового 2‑нм технологічного процесу.
- Символічний характер: молодий японський виробник зможе показати, що здатен постачати високотехнологічні кристали іншій великій компанії країни.
- Розробка буде здійснюватися за підтримки Synopsys.

Фінансові та технологічні аспекти
Показник | Опис
---|---
Загальний бюджет проекту | 255 млн доларів США
Субсидії уряду | Дві треті від загальної суми (≈170 млн дол.)
Переваги переходу на 2‑нм | Покращення швидкості та якості обробки зображень, зниження енергоспоживання.

Canon вже брала участь у недавньому раунді фінансування Rapidus, де компанія залучила 1,7 млрд доларів (включаючи державні кошти) разом із 31 приватним підприємством.

Чому технологія 2‑нм цікава для Canon
- Логічна частина датчика: фотодіоди потребують більшого обсягу кремнію, щоб ефективно захоплювати світло. Занадто малі транзистори всередині пікселя підвищують шум і витоки струму.
- Сучасні матриці найчастіше виробляються на більш зрілих технологічних процесах (наприклад 28‑нм), де баланс між щільністю та надійністю вже доведений.

Поточна клієнтська база Rapidus
- На даний момент потенційних замовників мало. Компанія спочатку планувала обслуговувати невеликі замовлення, але з використанням найсучасніших литографічних технологій.
- Для більшості японських компаній 2‑нм процес ще не є економічно виправданим – це скоріше політична акція, ніж розрахунок по прибутку.

Плани на майбутнє
Етап | Очікувана дата
---|---
Масове виробництво | Наступного року (2025)
Розпочати виробництво 1,4‑нм процесорів | Не раніше 2029 року

- Rapidus має намір розширювати клієнтську базу за кордоном через своє американське представництво. Вже є співпраця зі стартапом Tenstorrent у сфері AI‑ускорювачів.
- Японський стартап Preferred Networks розглядає можливості спільної роботи, а Fujitsu виражає інтерес до випуску 1,4‑нм процесорів в Японії.

Інвестиційні потреби
Показник | Сума
---|---
Загальне фінансування на розвиток | ≈45 млрд доларів (на початок наступного десятиліття)
Державна підтримка | Менше половини – приблизно 22,5 млрд доларів

Висновок
Canon і Rapidus формують цікавий експеримент у японській мікроелектроніці: передача найсучасніших литографічних технологій від молодого виробника до великого виробника фотокамер. Хоча наразі це виглядає як символічний крок, розвиток 2‑нм процесорів може стати ключем до майбутніх інновацій у сфері зображень і AI.
