Китайські вчені створили прозору до випромінювання електроніку, стійку до радіації.

Китайські вчені відкрили «невидиму» електроніку для космосу

Університет Фудань представив новий спосіб зробити чипи, що використовуються у супутниках, практично неушкоджуваними космічним випромінюванням. Звичайні напівпровідники пошкоджуються при попаданні високоенергетичних частинок, але якщо транзисторний шар буде товщиною лише одного атома, проходяща частинка просто «проскочить» і не завдасть шкоди.

Що зробили

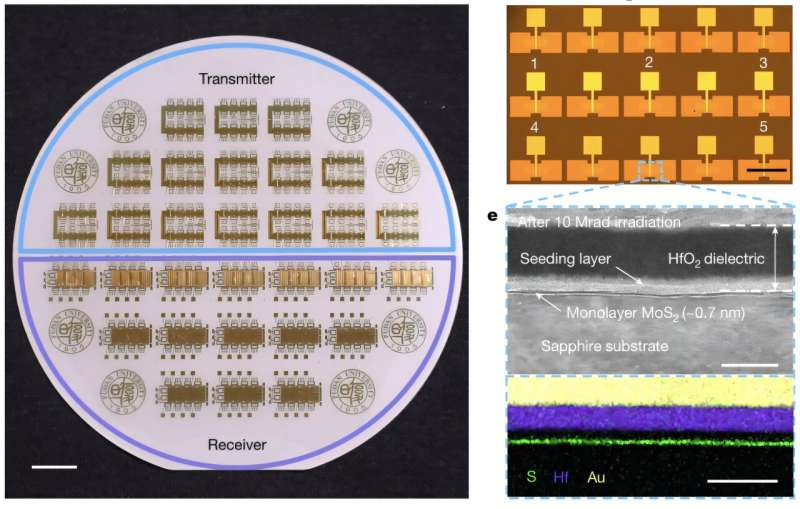

* Моношар MoS₂ – вчені використали монокристалічний двовимірний дисульфід молібдена. На 10‑см пластинці цього матеріалу вони виготовили повноцінну радіозв'язку: передавачі і приймачі, що працюють у діапазоні 12–18 ГГц.

* Процес виробництва – від вирощування шару до осадження металів, створення транзисторних каналів та їх ізоляції. Все було виконано на одному атомному шарі.

Тестування
1. Лабораторія

*Облучення гамма‑променями* до 10 Мрад (Si).

Результат: майже немає деградації – струм включення/виключення залишається високим, витоки мінімальні.

2. Космічний політ

*Супутник на низькій околоземній орбіті* (~517 км) провів 9 місяців без помітних змін.

- BER стабільно < 10⁻⁸ (значно краще, ніж у звичайних системах).

- Успішна передача даних, включаючи навіть гімн університету.

Що це означає
* Довговічність – автори прогнозують до 270 років роботи на геостаціонарній орбіті, де радіаційний фон у десятки разів вищий.

* Практична цінність – технологія дозволяє створювати надзвичайно легку і компактну електроніку для глибокого космосу, високих орбіт та міжпланетних місій.

Традиційні кремнієві чипи швидко виходять з ладу й потребують важкої радіаційної захисту; тепер це можна обійти.

Коротко: один атомний шар MoS₂ робить супутникову електроніку «невидимою» для космічних частинок, відкриваючи шлях до більш надійних і економічних систем у екстремальних умовах.
